水泵、風機變頻到底能節多少能?且看舉例分析。

　　舉例：現有一臺250KW風機，現采用星三角起動運行,工作電流太約在360A左右,如果改成變頻器從50Hz降至45Hz和40Hz，分別節能多少百分比?

　　分析：

　　1. 當變頻50Hz降至45Hz時。

　　P45/P50=45(3次方)/50(3次方)

　　P45=0.729×P50

　　當頻率為50Hz時，已知工頻耗電功率為250KW/h。

　　當頻率為50Hz時，P45=0.729×P50=0.729×250=182.2KW/h 。

　　節能比例：250-182.25/250×100%=27.1%

　　2. 當變頻50Hz降至35Hz時。

　　P45/P50=45(3次方)/50(3次方)

　　P45= 0.512×P50

　　節能比例： 48.8%

　　3. 公式：P45/P50=45(3次方)/50(3次方)

　　這個叫什么公式，這個公式怎么來的?

　　公式：P45/P50=45(3次方)/50(3次方)

　　這個公式是由風機工作特性決定的，由于風機是二次方負載，軸功率與轉速的三次方成正比。 推導如下：

　　風機、水泵類負載使用變頻器節能計算

　　比例定律的定義：

　　同一臺水泵，當葉輪直徑不變，而改變轉速時，其性能的變化規律。

　　流量比：Q1/Q2=N1/N2

　　揚程比：H1/H2=(N1/N2)平方

　　因此，功率P1/P2= Q1/Q2×H1/H2 = N1/N2 ×(N1/N2)平方=(N1/N2)立方

　　Q1,H1,P1分別是轉速N1時的流量，揚程，軸功率。N1為電機同步轉速。

　　節能的估算

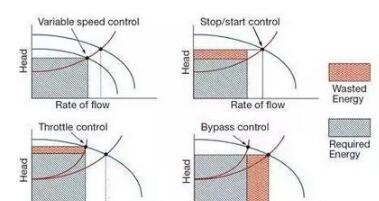

　　風機﹑泵類平方轉矩負載的變頻調速節能風機﹑泵類通用設備的用電占電動機用電的50%左右,那就意味著占全國用電量的30%。生產中，對風機﹑水泵常用閥門、擋板進行節流調節，增加了管路的阻尼，電機仍舊以額定速度運行，這時能量消耗較大。如果用變頻器對風機﹑泵類設備進行調速控制，不需要再用閥門、擋板進行節流調節，將閥門、擋板開到最大，管路阻尼最小，能耗也大為減少。

　　變頻調速節能計算時需考慮變頻器的效率

　　GB12668定義變頻器為轉換電能并能改變頻率的電能轉換裝置。能量轉換過程中必然伴隨著損耗。在變頻器內部，逆變器功率器件的開關損耗最大，其余是電子元器件的熱損耗和風機損耗，變頻器的效率一般為95%-96%，因此在計算變頻調速節能時要將變頻器的4%-5%的損耗考慮在內。如考慮了變頻器的損耗本文例中計算的節能率，就不是27.1%和48.8%，而應該為22%-23%和43%-44%，這樣的計算結果與實際節能率更為接近。

　　變頻調速與功率因數

　　變頻器用于50Hz調速控制。不管是平方轉矩特性負載，還是恒轉矩特性負載，調速才能節能，不調速在工頻下運行是沒有節能效果的。有時系統功率因數很低，使用變頻器后也有節能效果，這不是變頻調速節能，而是補償功率因數帶來的節能。

　　其他

　　還記得廣告里面的1Hz，45W變頻嗎?如果廠家真能達到1Hz這種技術標準，那節能是顯而易見的，赫茲就是壓縮機工作的頻率。

　　普通定頻空調器的壓縮機，電源頻率是50Hz固定，利用壓縮機啟動/停止的間歇工作來調節室內的溫度。變頻空調器中壓縮機的工作頻率，在10-50Hz范圍內變動，也即壓縮機的功率是可變的，在相當寬的設定溫度范圍內，壓縮機可以不停地連續工作。如果是1Hz，空調壓縮機一分鐘轉一下就等于停機了，目前可能還在實驗室階段，是一種衡量技術的標準，但實際應用意義不大。即使能做到，實際操作中很難實現，畢竟變頻空調除了省電，還要講究舒服
